В настоящее время создано огромное количество волоконно-оптических датчиков различных физических величин. Если среди основных представленных датчиков не нашлось необходимого Вам, как правило, требуемый датчик можно найти в линейке других поставщиков. С поставляемыми нами высокоточными устройствами опроса совместимы практически все производимые волоконно-оптические датчики на базе волоконных решеток (ВБР) и широкая линейка датчиков других типов.

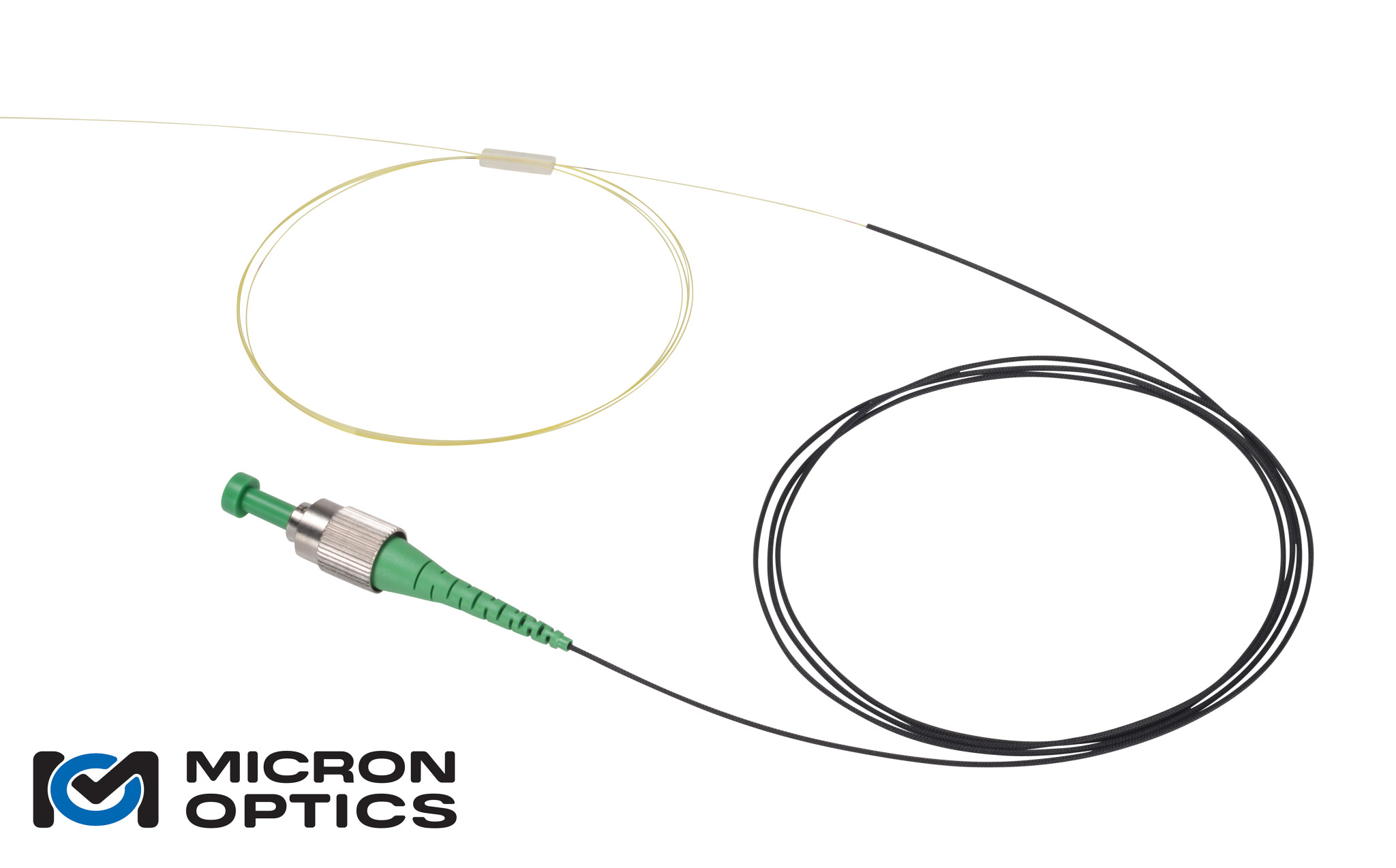

Волоконная Брэгговская решетка OS 1100
Волоконная Брэгговская решетка является чувствительным элементом датчиков, поставляемых компанией Micron Optics. Поставляемые ВБР совместимы с измерительным оборудованием Micron Optics и могут быть использованы как в измерительных работах, где требуется предельная миниатюризация измерительного элемента (измерение деформации малых деталей, внедрение в полимерные и композиционные материалы, в т.ч. углепластик), так и для разработки и производства датчиков собственной конструкции. Для всех поставляемых ВБР на участке записи решетки восстанавливается полимерное покрытие (полиимид).
| Рабочие характеристики | |
| Диапазон работы, ºС | -40 ÷ +120 |
| Чувствительность, пм/ºС | ~ 9.9 |
| Чувствительность, пм/мкм-1 | ~ 1.2 |
| Механические характеристики | |
| Материал покрытия | Полиимид |
| Диаметр покрытия, мкм | 145-165 |
| Длина, мм | 10 |
| Характеристики кабеля | |
| Тип световода | Одномодовый, совместимый с SMF-28 |
| Число оптических концов | 2 (проходное исполнение) |
| Диаметр изгиба кабеля | ≥ 17 мм |
| Тип коннектора | Без коннектора, FC/APC или LC/APC |
| Спектральные характеристики* | |
| Ширина пика отражения, нм | 0.25 ± 0.05 |
| Коэффициент отражения, % | > 70 |
| Глубина подавления боковых спектральных максимумов, дБ | > 15 |
* Информация предназначена для профильных специалистов
Датчик давления FBG-WP
| Рабочие характеристики | |
| Диапазон работы, атм. | 1 - 10 |
| Рабочая температура, ºС | -5 ÷ +50 |
| Рабочая влажность | Возможно измерение в погруженном состоянии (защищенность IP 68) |
| Точность, % шкалы | ± 0.25 % |
| Чувствительность | |
| Чувствительность, % шкалы | ± 0.05 % |
| Механические характеристики | |
| Материал датчика | нерж. сталь |
| Габариты датчика, мм | Ø 34 х 210 |
| Характеристики кабеля | |
| Число оптических концов | 1 |
| Диаметр кабеля, мм | 3 |
| Тип кабеля | Армированный |
| Тип коннектора | FC/APC |
| Спектральные характеристики ВБР | |
| Количество ВБР | 2 |
| Длина волны (λR), нм | 1510 1590 нм, 25 фиксированных пар длин волн |

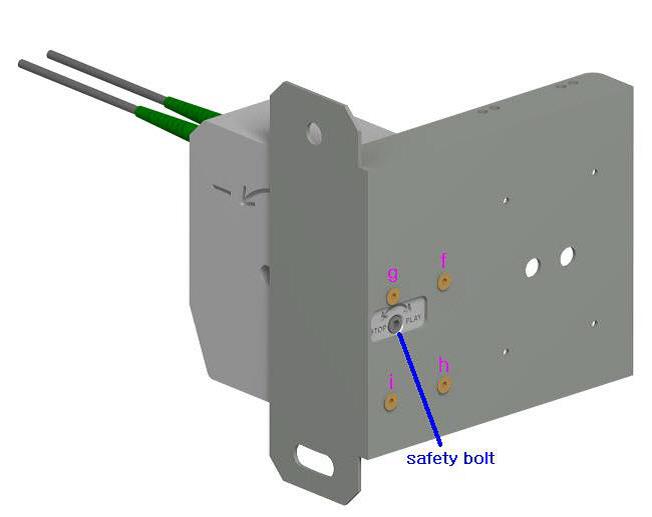

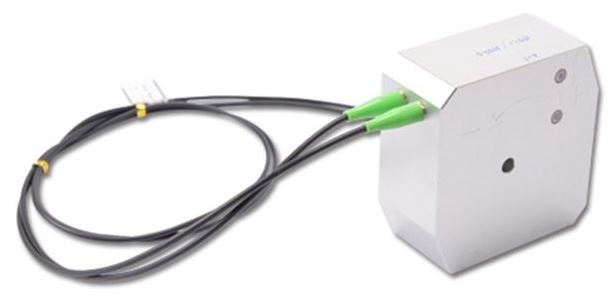

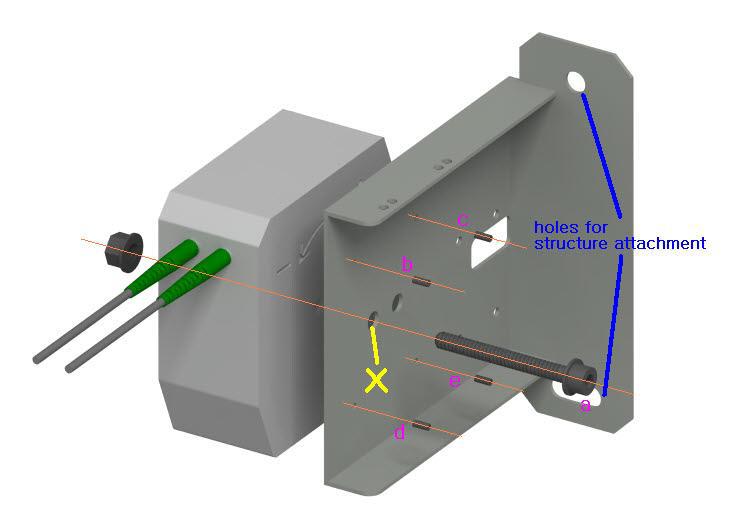

Инклинометр FBG-Ti-310
| Рабочие характеристики | ||
| Диапазон работы, º наклона | -3 - +5 | |
| Рабочая температура, º С | -20 ÷ +80 | |
| Рабочая влажность | 0 – 80 % | |
| Точность (долговр.) | 0.25% диапазона | ± 9 пм |
| Механические характеристики | ||
| Материал корпуса | Сталь | |
| Масса, кг. | <1 | |
| Методы крепления | Болтовое | |
| Характеристики кабеля | ||
| Число оптических концов | 2 | |
| Диаметр кабеля, мм | 3 | |
| Тип кабеля | Армированный | |
| Тип коннектора | FC/APC | |
| Спектральные характеристики ВБР | ||
| Количество ВБР | 1 | |
| Длина волны (λR), нм | 1511-1584 | |
| Коэффициент отражения | ≥ 70 % |
Аэрокосмическая отрасль
Волоконно-оптические датчики, при высокой точности, имеют малые габариты и вес (что в равной мере относится к кабелям и измерительной аппаратуре), и зачастую, если требуется, их можно сделать еще меньше и легче. Это именно то, что нужно, чтобы датчики служили отличным инструментом для разработчика и эксплуатанта авиационных систем.
В настоящее время датчики применяются главным образом для проведения измерений на наземных стендах, в том числе на стендах авиационных двигателей, в составе аэродинамических труб. Тем не менее, некоторые компании уже оснащают ими свои летательные аппараты.
Наука и образование
Некоторые отрасли предъявляют собственные требования к измерительным системам, что заставляет дорабатывать отдельные узлы под эти требования или же проектировать для этих отраслей специальные типы измерителей. Как компания-системный интегратор ООО «Нева Технолоджи» по требованию Заказчика осуществляет работы по адаптации измерительной системы для конкретного объекта, написанию необходимого программного обеспечения и метрологическому сопровождению.
Номенклатура поставляемых нами датчиков достаточно широка и способна решать множество задач. Тем не менее, при наличии перспектив широкого внедрения, в отдельных случаях возможна разработка новых типов датчиков и приемно-регистрирующих устройств по требованию Заказчика с участием инженеров ООО «Нева Технолоджи» и партнерских исследовательских коллективов.
Машиностроение и энергетика
На различных предприятиях энергетической отрасли часто возникают одни и те же вопросы, связанные с непрерывным мониторингом изделий:
Не испытывает ли оборудование чрезмерную вибрацию? Не перегреваются ли трансформаторы, кабели, обмотки силовых машин, прочие устройства? Не близки ли они к выходу из строя? Надежна ли та или иная конструкция, не грозит ли ей обрушение или поломка?
Волоконно-оптические датчики идеально подходят для того, чтобы дать обслуживающему персоналу энергетического узла ответ на эти и целый ряд других вопросов, и могут применяться там, где традиционные электрические датчики, в силу особенностей, демонстрируют неудовлетворительные результаты или вообще оказываются неприменимы.
